plasma等離子清洗對陶瓷外殼表面親水浸潤性能的影響

文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發表時間：2023-03-17

半導體封裝技術加工特征尺寸不斷縮小，集成電路的輸入/輸出端口數劇增，相應的芯片封裝技術向高密度、高可靠性方向發展，以滿足千萬門級FPGA、高性能SoC、高速高精度AD/DA等系列宇航核心集成電路的封裝需求。倒裝焊封裝因具有近乎理想的封裝密度和優異的高頻性能，在微電子封裝與組裝互連中具有明顯的優勢。

典型倒裝焊封裝是先在芯片上制備焊料凸點或單質凸點，再將芯片凸點面朝下貼裝到基板上，通過焊接的方式實現穩定可靠的電氣互連，然后將底部填充膠沿芯片邊緣注入，借助于液體的毛細作用，底部填充膠會被吸入并向芯片與基板的中心流動，填滿后加熱固化，工藝流程如圖1所示。

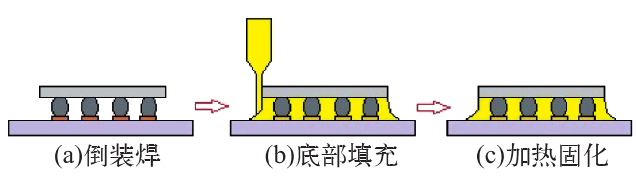

圖 1 底部填充工藝流程示意圖

陶瓷封裝中的倒裝焊技術是將芯片倒裝在陶瓷表面的焊盤上，而底部填充膠是在芯片和陶瓷基板之間進行填充。由于氧化鋁涂層處理能夠使陶瓷表面更細膩，會增加焊點強度和可靠性，用于封裝的陶瓷表面可能會進行氧化鋁涂層處理。陶瓷外殼表面的狀態對底部填充膠的流動性產生影響，進而影響底部填充的效果。因此，研究不同處理的陶瓷表面對于底部填充效果的影響至關重要。

本文研究底部填充膠在不同處理的陶瓷外殼上的擴散狀態以及（Plasma）等離子清洗技術對底部填充膠在陶瓷外殼擴散狀態的改善作用。底部填充膠在陶瓷外殼上的流動性能關系到底部填充工藝的可靠性，關系到倒裝焊器件的長期可靠性。因此，針對底部填充膠在陶瓷外殼上流動性能的研究至關重要。

試驗內容

選取兩種不同處理的外殼作為樣品，使用金相顯微鏡對其表面狀態進行記錄對比。隨后進行接觸角試驗，共進行8組試驗，每組3次，試驗溫度25℃。具體分組如表1所示。

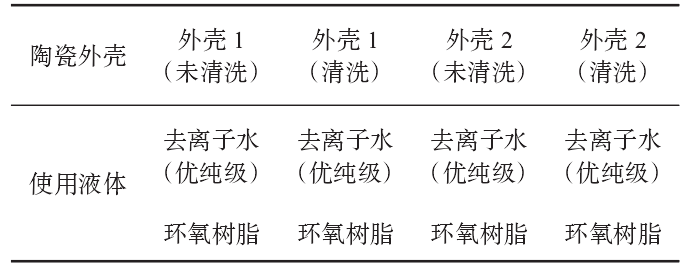

表 1 接觸角試驗分組列表

其中射頻等離子清洗參數為功率380W，氬氣流量75sccm，清洗時間90s。

結果分析

陶瓷外殼的表面粗糙度
液體在陶瓷外殼上的擴散狀態與陶瓷外殼表面粗糙度直接相關，液體會沿著凹凸不平的表面鋪張、浸潤，因此對兩種不同處理的陶瓷外殼的表面狀態進行觀察。圖2所示是外殼1和外殼2在400倍光學顯微鏡下的照片，可以看出兩種外殼表面均呈現無數凹凸不平的顆粒狀表面，從金相顯微鏡照片可以粗略看出，外殼1表面的粗糙度要略大于外殼2。等離子清洗對外殼的表面粗糙度基本沒有影響。

圖 2 等離子清洗前后的外殼表面狀態

水在兩種陶瓷外殼上的擴散狀態
為了確認不同處理的外殼表面浸潤性的不同，分別對兩種外殼表面進行水滴角試驗。如圖3所示，分別是外殼1和外殼2在水滴至外殼表面后，液體與陶瓷接觸瞬間的接觸角（0s）和達到平衡時的照片，可以看出外殼1表面的水初始接觸角為61.5°，平衡時浸潤，平衡時接觸角幾乎為0°；而外殼2表面的水浸潤效果一般。這可能是由于表面經過處理后，表面的憎水基增多，親水基減少，導致水在處理后的外殼表面浸潤性能降低隨后，對兩種外殼進行等離子清洗試驗。等離子清洗后如圖4所示，外殼1瞬間浸潤，外殼2初始接觸角依舊很大，但平衡時已經幾乎完全浸潤。這是由于等離子清洗使陶瓷表面的殘留臟污減少，提升了水在陶瓷表面的浸潤性能。但仍無法完全改變處理后外殼表面不易浸潤的問題。

環氧樹脂在兩種表面狀態陶瓷外殼上的擴散狀態
由于水僅能在一定程度上表征底部填充膠在外殼上的浸潤性能，因此為了進一步確認不同處理的外殼表面狀態對底部填充的影響，采用底部填充膠作為接觸角測試用液體，進行接觸角試驗。如圖5所示，分別是外殼1和外殼2在環氧樹脂滴至外殼表面后，液體與陶瓷接觸瞬間的接觸角（0s）和達到平衡時的照片，可以看出外殼1表面的液體初始接觸角較小，最終浸潤狀態接觸角近似平角；而外殼2表面的水浸潤效果一般，初始接觸角較大，達到平衡后沒有實現完全鋪展。這可能是由于表面經過處理后，表面與環氧的親和力降低，導致環氧樹脂膠在處理后的外殼表面浸潤性能降低。

由于等離子清洗可以改善陶瓷外殼表面狀態，增強其潤濕性能，增加環氧樹脂的流動型。隨后，對兩種外殼進行等離子清洗試驗。等離子清洗后，如圖6所示，外殼1初始接觸角小于未清洗之前。外殼2初始接觸角略有減小，但平衡時已經幾乎完全浸潤。這說明等離子清洗對于兩種外殼表面的浸潤性有所改善，但仍無法改變外殼處理帶來的浸潤問題。

由表3可知，等離子清洗對于外殼表面的浸潤性有所提升，外殼1和外殼2在等離子清洗后的終態浸潤角均小于清洗前，說明等離子清洗后外殼的浸潤效果有所提升。

從表3可知，未清洗時外殼2的接觸角從50.2°至完全浸潤的44.1°，均遠大于外殼1；等離子清洗后，外殼2的浸潤終態接觸角大于外殼1。這說明外殼1的浸潤性要好于外殼2，更加說明了外殼2的表面處理對環氧樹脂膠的浸潤存在不良影響，等離子清洗也無法完全優化浸潤性。

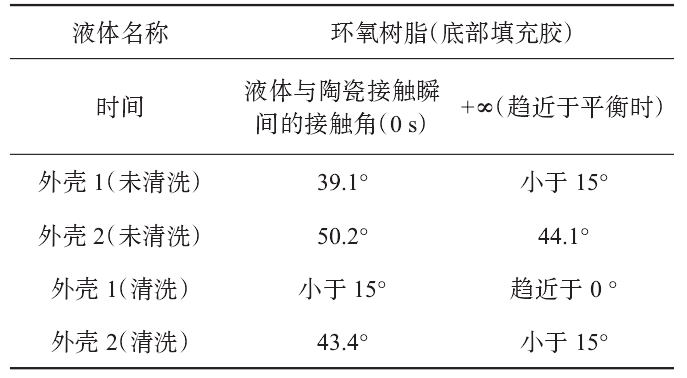

表 3 25 ℃ 下的接觸角結果

表面做過氧化鋁涂層后的外殼，水和環氧樹脂的浸潤性能有著十分顯著的降低，較未處理的陶瓷外殼表面的浸潤性差。經過射頻等離子清洗（氬氣）處理后，兩種外殼表面的狀態均有所改善，說明等離子清洗提高了陶瓷外殼表面的浸潤性能。其中無氧化鋁涂層的陶瓷外殼，浸潤效果提升更加明顯，環氧樹脂的浸潤性能顯著提升。
